- Prix normal
- €29,90
Besoin d'une date précise ? N'hésitez pas à nous contacter, on vous répond rapidement.
4A MÉTAL — PLAN DE FABRICATION

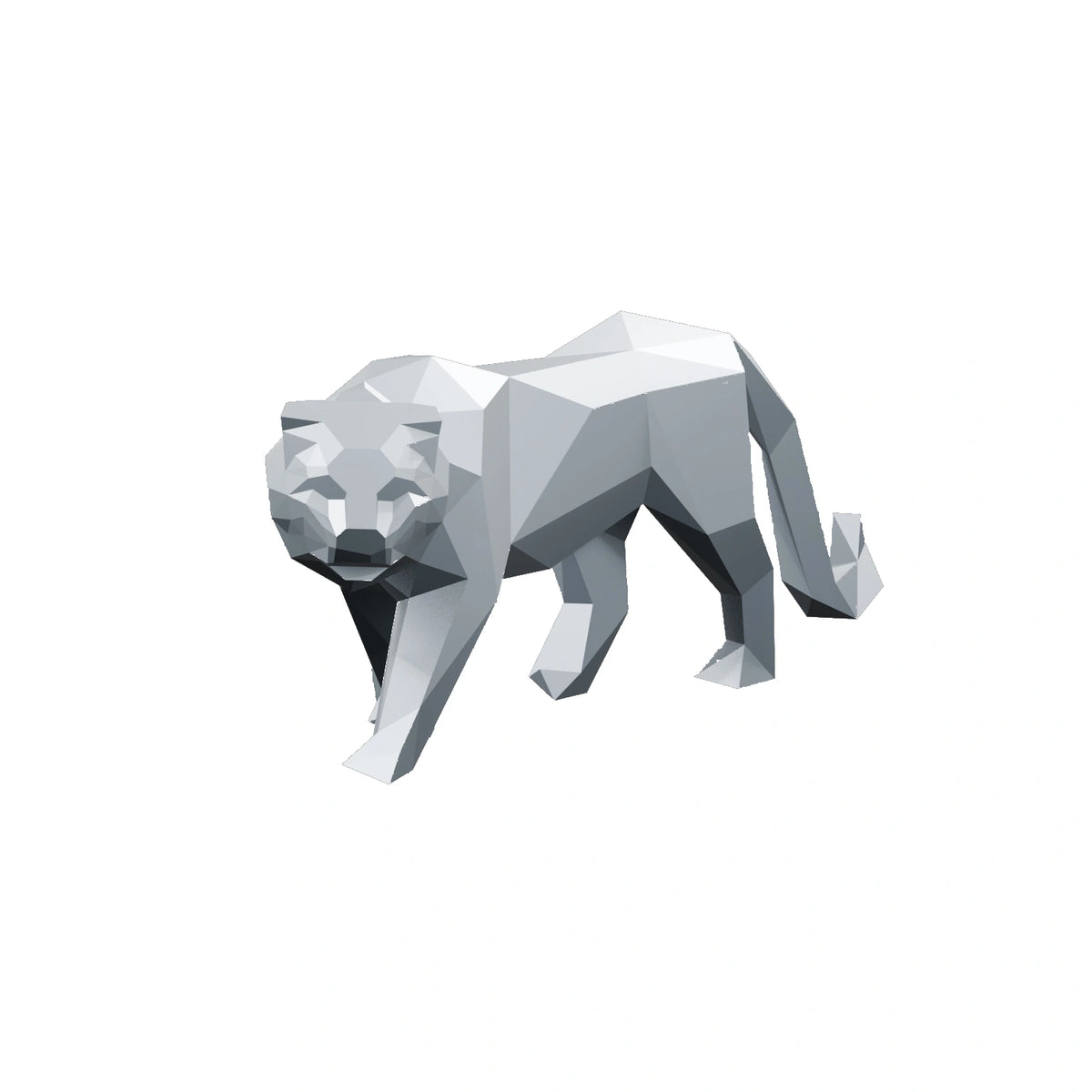

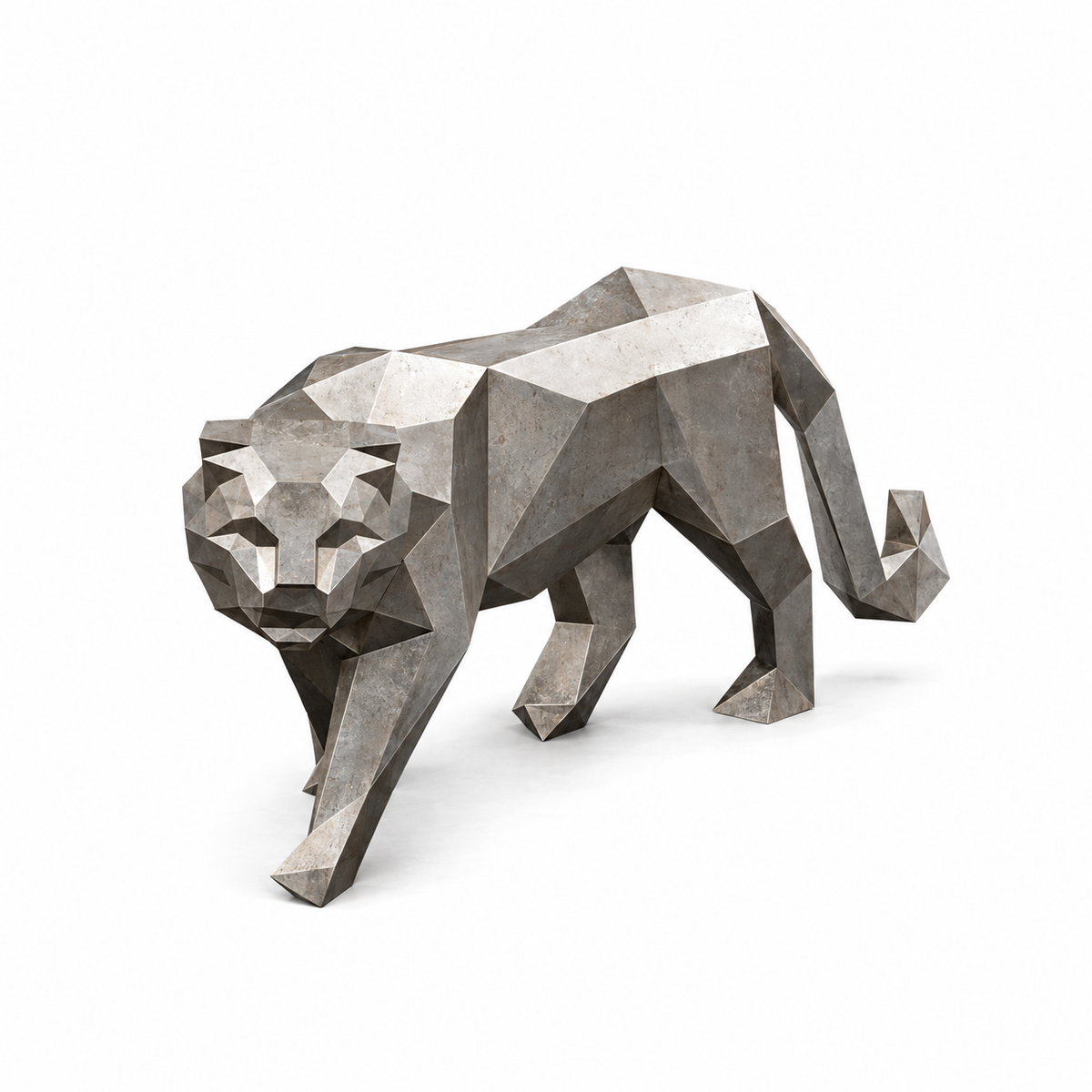

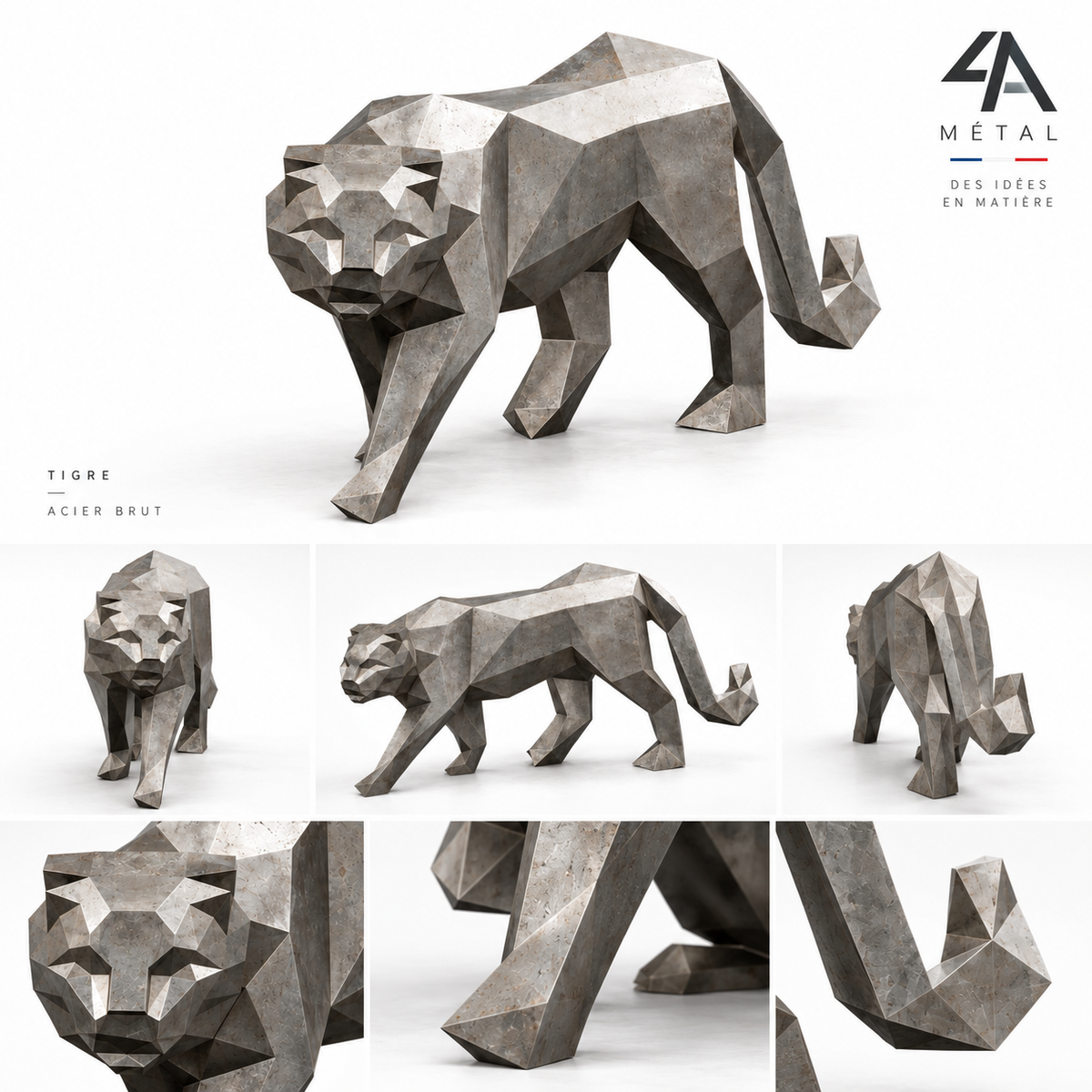

Tigre low-poly — 700 mm
Fichier de fabrication numérique DXF + documentation
- Longueur finale — environ 700 mm
- Matière testée — acier 1,5 mm
- Fabrication — découpe laser → pliage manuel → assemblage → soudure
Usage personnel et commercial des pièces fabriquées inclus. Un seul fichier, un seul prix.
Téléchargement immédiat après achat.
On conçoit. On découpe. On plie. On assemble. Puis seulement, on vend le fichier.
Ce fichier n'est pas un dessin DXF isolé. C'est un dossier de fabrication développé spécifiquement pour transformer une tôle plate en sculpture métallique, puis testé physiquement dans notre atelier.
Modèle 3D → adaptation à la fabrication métallique → développement des pièces → optimisation des plis → lumières de pliage → découpe laser → pliage manuel → assemblage → soudure → corrections du fichier.
Ce fichier a réellement été découpé, plié et assemblé en acier avant sa commercialisation. Ce n'est pas un modèle 3D simplement converti automatiquement en patrons 2D.
Conçu pour être plié à la main
Pas besoin de presse plieuse
Le Tigre 700 a été spécialement développé pour permettre le pliage de l'acier sans presse plieuse. Les lignes de pliage comportent des lumières de pliage (slots) découpées directement au laser. Ces ouvertures réduisent fortement la quantité de matière à déformer sur la ligne de pliage et permettent de réaliser les plis manuellement, à l'aide d'une pince adaptée / pince à border / pince-étau selon les zones. Le système a été réellement testé par 4A Métal sur de l'acier 1,5 mm.
Les lignes de pliage sont préparées pour permettre un façonnage manuel — pas un façonnage sans effort. Certaines zones demandent précision, méthode et force : on vend un fichier destiné à la fabrication métallique, pas un Lego.
Des plis intégrés directement dans la découpe
Les lignes de pliage sont matérialisées par une succession de lumières découpées au laser. Elles ont été développées et corrigées pendant nos essais physiques afin de faciliter le pliage manuel, tout en conservant suffisamment de matière pour maintenir les différentes facettes ensemble pendant l'assemblage.
Découper. Plier. Pointer. Souder.
Contenu du pack de fabrication
Fichiers DXF de découpe
Pièces développées à plat pour la découpe laser : géométrie de découpe, lumières de pliage intégrées, identification et numérotation des pièces.
Dossier de pliage / fabrication
Documentation pour identifier les pièces et comprendre leur mise en forme : lignes de pliage, angles, sens de pliage, informations nécessaires à l'assemblage.
Fichier PDO

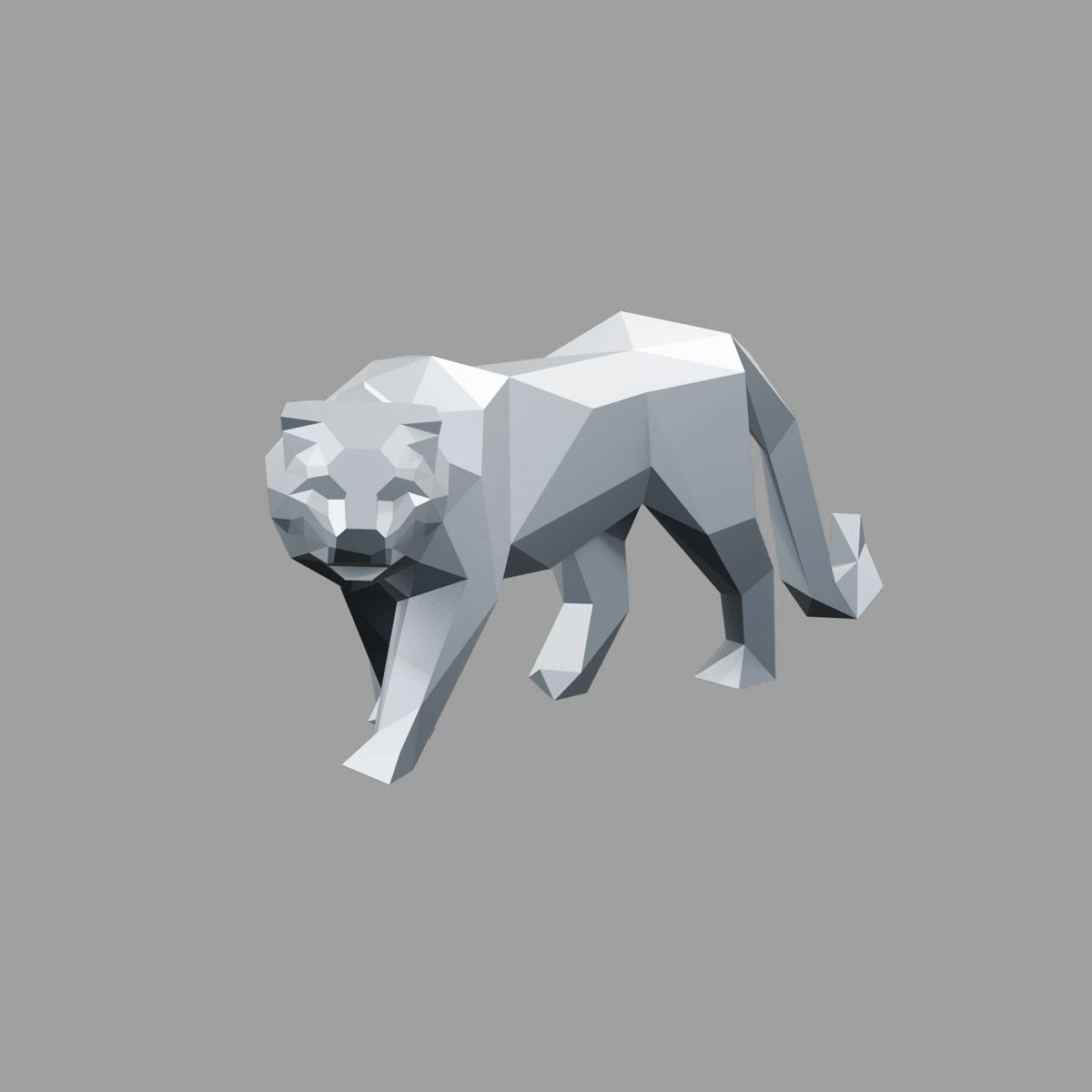

Représentation interactive du modèle via un viewer compatible, pour visualiser la correspondance entre les pièces, les facettes et les plis.
Testé dans notre atelier. Pas seulement sur un écran.

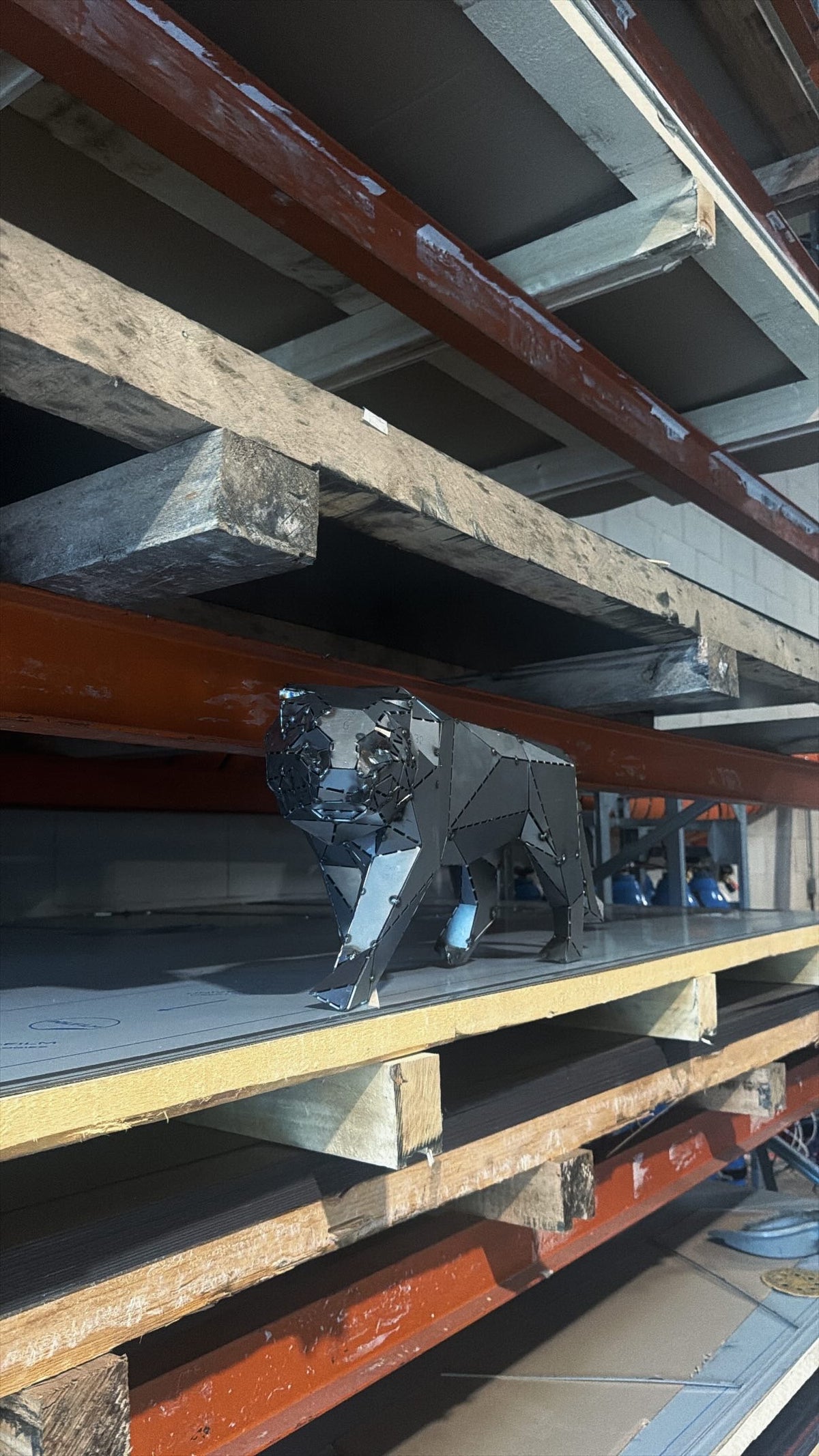

Avant de commercialiser ce fichier, nous avons fabriqué le Tigre 700 dans notre propre atelier. Les pièces ont été découpées au laser dans de l'acier 1,5 mm, pliées manuellement, assemblées puis soudées. Les difficultés rencontrées pendant le prototype ont permis de modifier et d'améliorer le fichier avant sa commercialisation.
Usage commercial des pièces physiques inclus
Vous êtes métallier ou fabricant ? Vous pouvez utiliser le plan pour fabriquer et commercialiser vos propres exemplaires physiques du Tigre 700. Pas d'abonnement, pas de royalties, pas de nombre maximum de sculptures physiques.
Fabriquez-le. Vendez-le. Mais ne partagez pas le fichier.
L'achat autorise la fabrication d'exemplaires physiques pour un usage personnel ou commercial. Il n'autorise jamais la redistribution des fichiers numériques. Il est notamment interdit de vendre, revendre, partager, donner, échanger, publier ou redistribuer tout ou partie des fichiers fournis, gratuitement ou contre rémunération — y compris modifiés, convertis, redessinés, adaptés ou intégrés dans un autre pack numérique. La mise à disposition sur une marketplace, un site, un forum, un groupe, un réseau social, un cloud public ou toute plateforme de partage est interdite.
Vous pouvez vendre ce que vous fabriquez avec nos fichiers. Vous ne pouvez jamais vendre ou distribuer nos fichiers.
La transmission des fichiers à un prestataire (ex : découpeur laser) est autorisée uniquement lorsqu'elle est strictement nécessaire à la fabrication pour le compte de l'acheteur. Elle ne confère au prestataire aucun droit d'exploitation, de réutilisation ou de redistribution des fichiers.
Matériel nécessaire
- Accès à une découpe laser métal
- Acier 1,5 mm, conformément à la version testée
- Pinces adaptées au pliage manuel
- Matériel de soudage
- Outils classiques de métallerie et finition
Presse plieuse : non nécessaire pour le processus de fabrication prévu et testé — c'est justement l'intérêt du système de lumières de pliage.
Niveau & configuration
Niveau intermédiaire — notions de métallerie et de soudage recommandées. Le fichier facilite la fabrication, mais suppose de savoir manipuler la tôle et souder correctement.
Configuration validée par 4A Métal — longueur 700 mm, acier 1,5 mm, découpe laser. Une modification de l'échelle, de l'épaisseur ou du procédé de découpe peut nécessiter une adaptation du fichier, notamment au niveau des lignes de pliage.
